| 出力 | モジュール変換効率 | モジュール寸法 | セット枚数 |
| 255 W | 15.71 % | 1636 × 992 × 40 mm | 200 枚 |

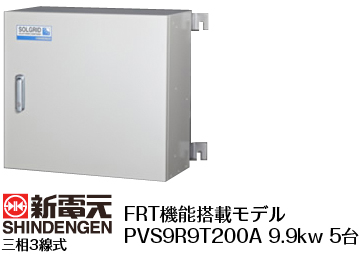

新電元工業社製 三相パワコン 5台
| 定格出力 | 電気方式 | セット台数 |
| 9.9 kw | 三相3線式 | 9.9kw×5台 |
トランス内蔵ですっきり省スペース
トランス不要により設置面積・重量を低減、なおかつ変換効率93%以上を実現しました。・JET認証品
・高周波絶縁型により高い安全性とトランス不要を実現
・トランス内蔵でありながら効率93%以上を実現
・新型共振回路技術により「小型・軽量化」
・交流(トランス)結線方式を限定されません
・日射計・気温計用トランスデューサ標準装備
| 型式 | PVS010T200 | PVS9R9T200A | PVS005T200 | PVS010S200 | |
| 方式 | インバータ | 電圧型電流制御(連系時) 電圧型電圧制御(自立時) |
|||
| スイッチング方式 | 高周波PWM | ||||
| 電力制御方式 | 最大電力追従制御 | ||||
| 絶縁方式 | 高周波絶縁 | ||||
| 冷却方式 | 強制風冷 | ||||
| 直流入力 | 定格入力電圧 | DC320V | |||
| 運転入力電圧範囲 | DC200～540V | DC200～500V | |||
| MPPT動作範囲 | DC200～500V | DC200～450V | |||
| 入力回路数 | 7回路 (10A以下/回路) |
4回路 (10A以下/回路) |
7回路 (10A以下/回路) |
||
| 交流出力 | 電気方式 | 三相3線式 | 単相3線式 | ||
| 定格電圧 | AC202V | AC101V/202V | |||
| 定格周波数 | 50/60Hz(自動切替) | ||||
| 定格出力電力 | 10kW | 9.9kW | 5kW | 10kW | |
| 出力基本波力率 | 0.95以上 | ||||
| 出力電流歪率 | 総合5%以下、各次3%以下 | ||||
| 電力変換 効率 |
接続箱機能を含む | 93% | |||
| 接続箱機能を除く | 93.9% | 93.9% | 93.6% | 93.7% | |
| 単独運転 検出 |
受動的方式 | 電圧位相跳躍検出方式 | |||
| 能動的方式 | 無効電力変動方式 | ||||
| 自立出力 (オプション) |
電気方式 | 単相2線式 | |||
| 定格電圧 | AC100V | ||||
| 定格出力電力 | 3kW | 1.5kW | |||
| 系統連系保護機能 | 系統電圧上昇(OVR)/系統電圧低下(UVR) 系統周波数上昇(OFR)/系統周波数低下(UFR) |
||||
| その他の機能 | 電圧上昇抑制機能、外部操作(OVGR等)機能、計測・監視機能 | ||||
| 操作パネル表示 | 日本語 | ||||
| 外形寸法(W)×(D)×(H)(mm) | 600×260×600※1 | 600×260×475※1 | 600×260×700※1 | ||
| 質量 | 60kg以下 | 45kg以下 | 63kg以下 | ||
| 環境仕様 | 使用場所 | 屋内、屋外（設置環境確認のお願い※2） | |||
| 周囲温度 | -10～50℃ | ||||
| 湿度 | 10～90%RH | ||||
河村電器産業社製 交流集電箱 5回路
複数システムのパワーコンディショナー出力系統をまとめる交流集電箱です。| 仕様 | セット台数 |
| 交流集電箱5 回路 | 1 台 |

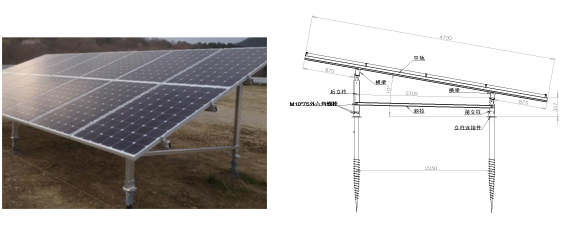

スクリュー基礎＋アルミ架台 オプション
＊設置予定場所の地質等によりスクリュー基礎が適さない場合があります。あらかじめ施工調査を行った上でご購入ください。
＊モジュールレイアウトにより架台価格が変動する場合があります。
25年間モジュール出力保証
太陽電池モジュールの出力が公称最大出力の公差範囲内の最小許容値に対して12年で10%を超えて低下した場合、または、25年で20%超えて低下した場合、太陽電池モジュールの追加、修理または交換を行います。
10年間自然災害補償
火災・台風・盗難等の各種損害事故の際の補償をオプションでご用意しております。
オプションで10年間の自然災害補償にご加入いただけます。
